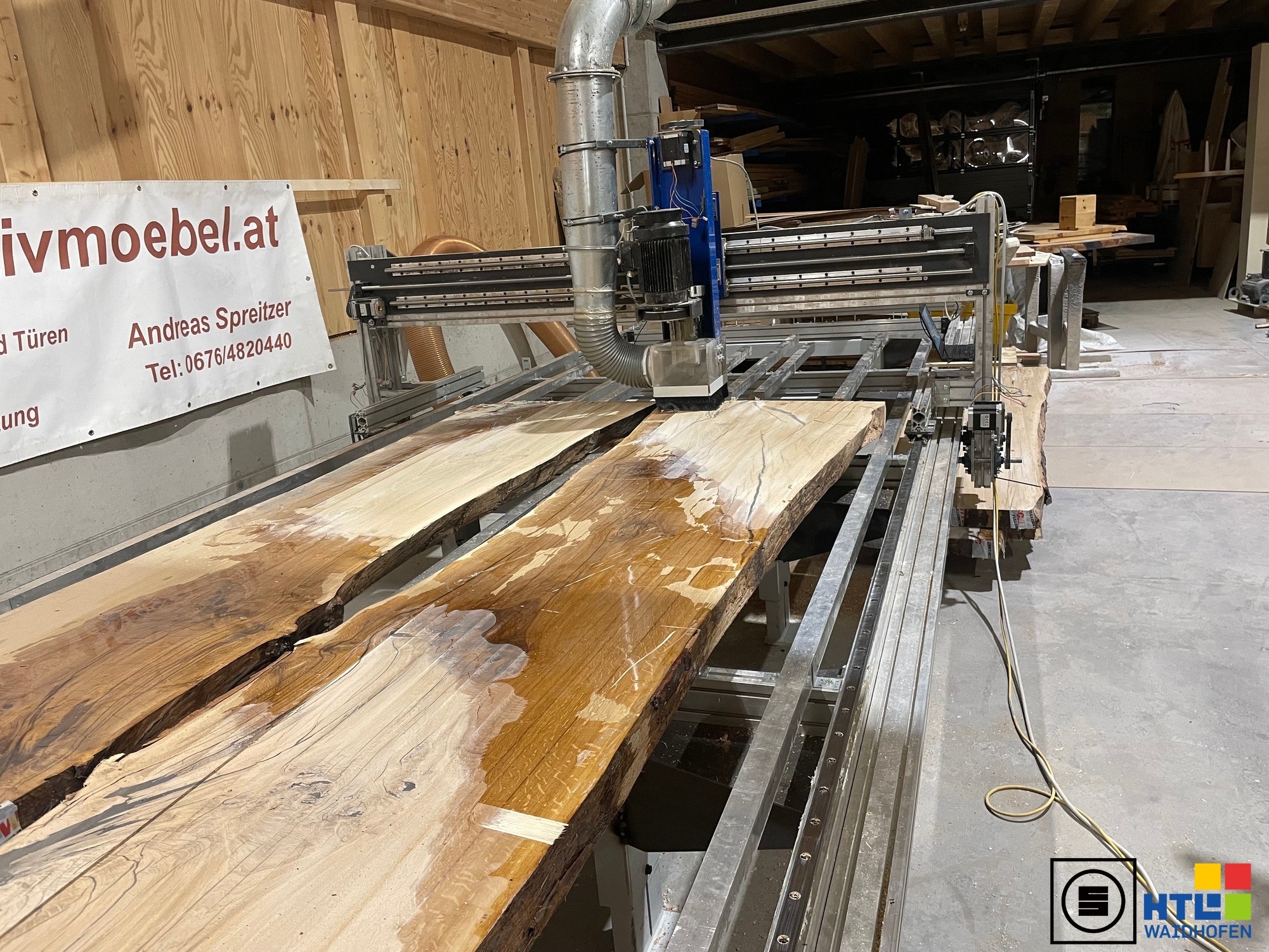

CNC – Portalfräse

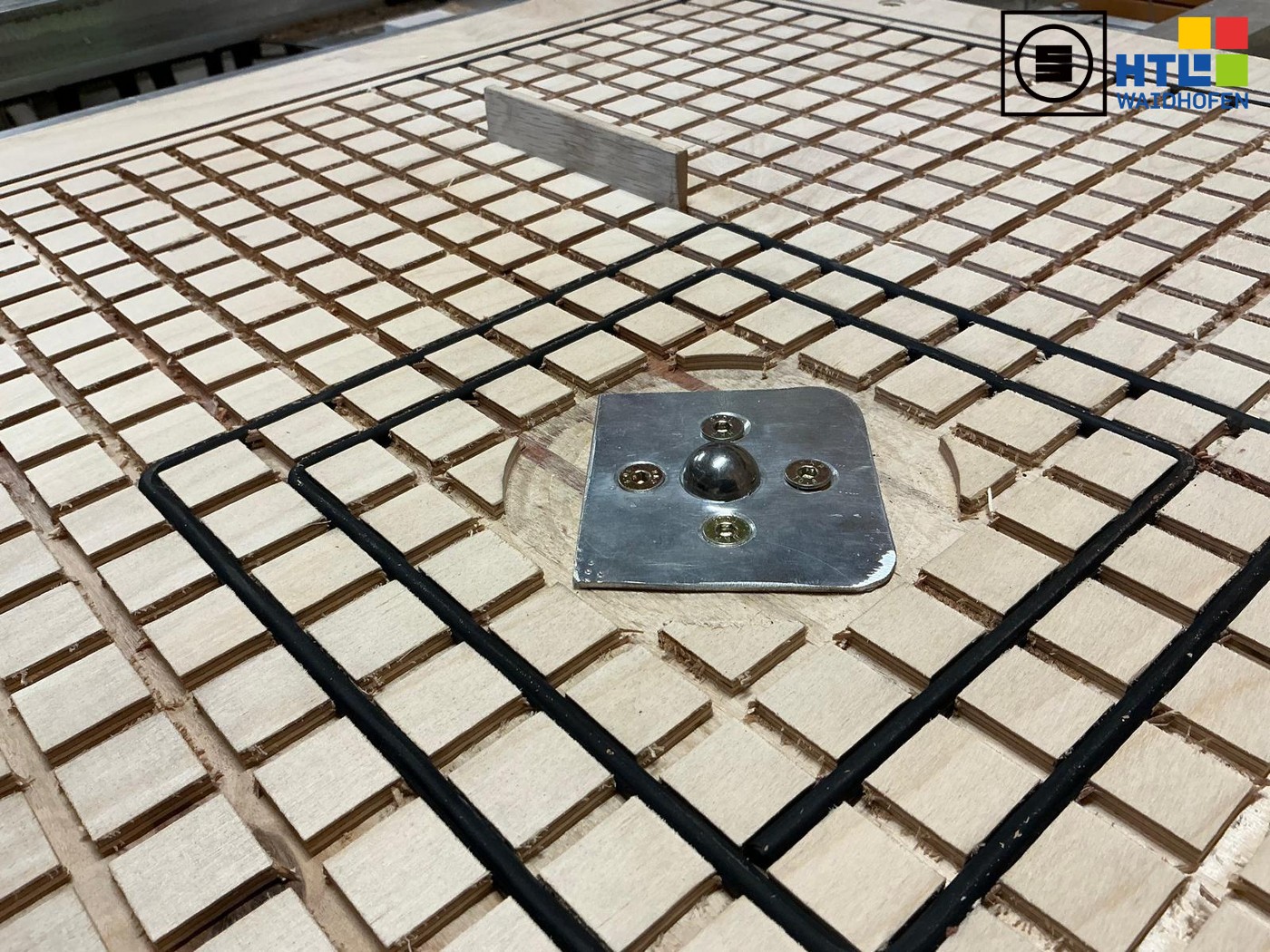

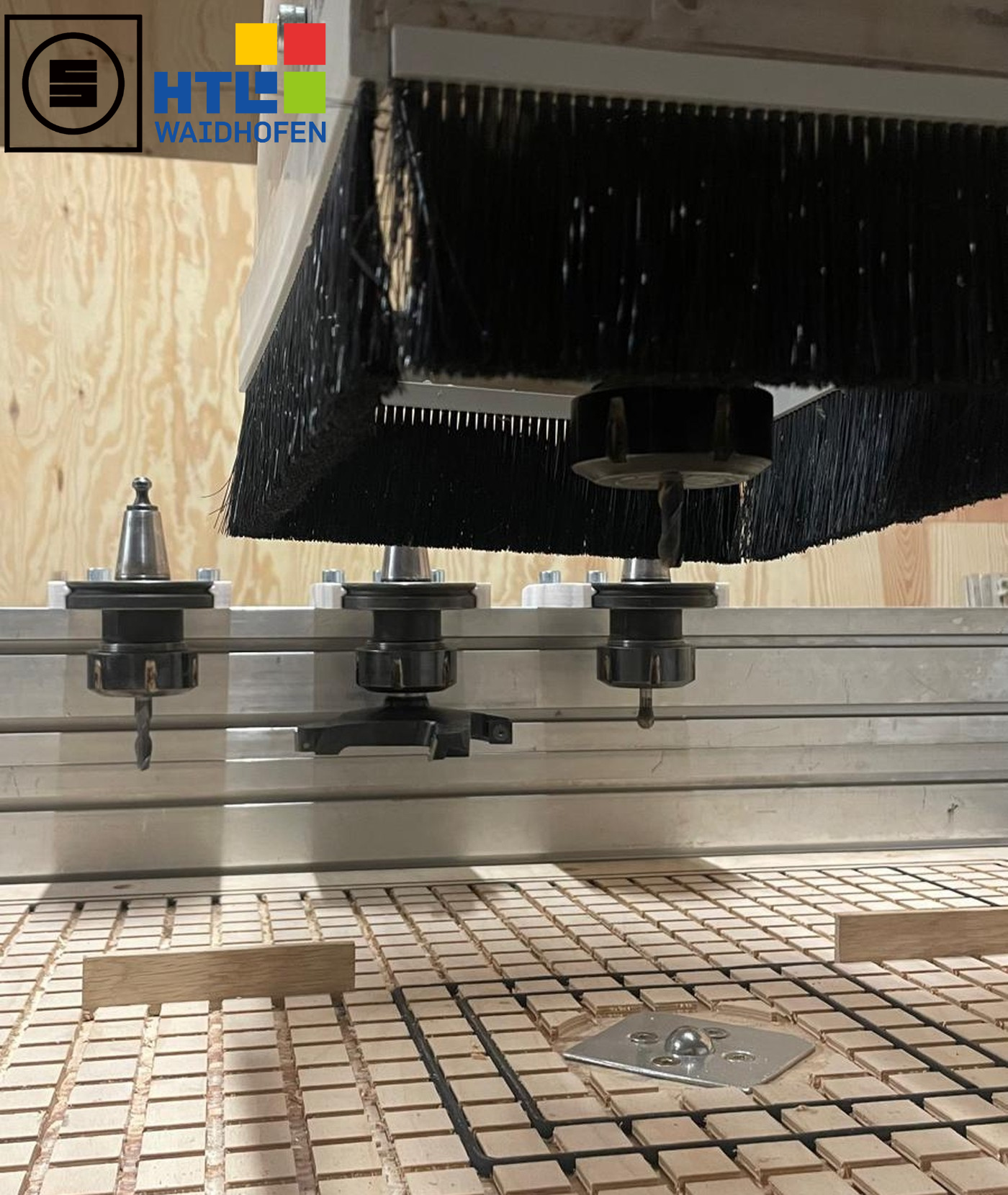

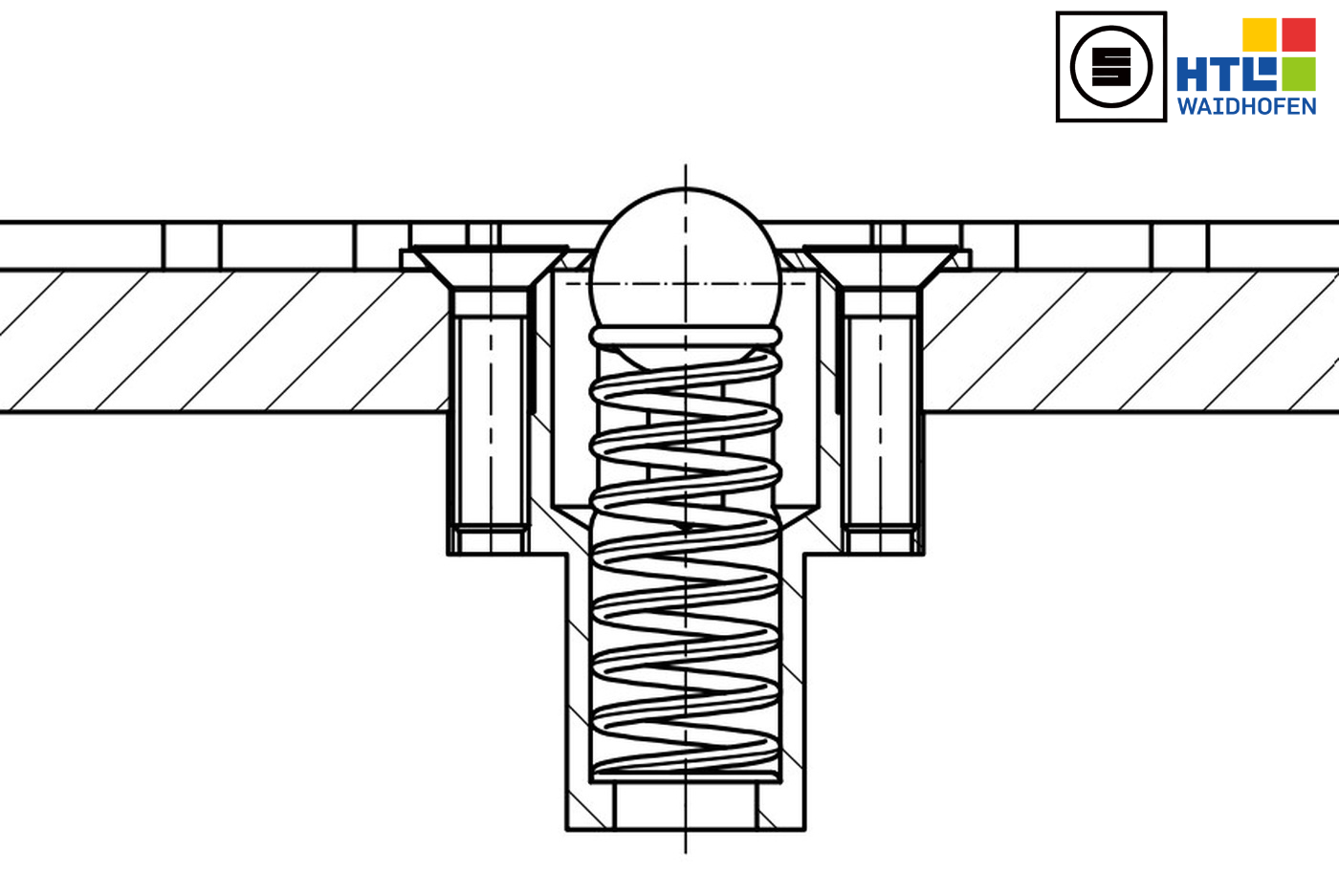

Grundlegend sollte eine EMCO MC90 ohne Steuerung und Gehäuse so verändert werden, dass sie wieder voll funktionsfähig ist. Jedoch war die Bearbeitungsfläche von 1000mm x 1000mm für den Tischlereibetrieb zu klein und so änderte sich der Projektumfang. Es soll eine CNC-Portalfräse neu konzipiert und gebaut werden, die möglichst kostengünstig und genau ist. Außerdem soll diese genormte Großformatplatten mit 2050mm x 5050mm, sowie Einstammtischplatten, die der Betrieb fertigt, mit einer Größe von 2000mm x 7500mm bearbeiten können. Problematisch sind die großen Dimensionen, wodurch man keinen fertigen CNC Bausatz verwenden konnte. Dadurch mussten wir ein Antriebskonzept, dass genau und kostengünstig ist, entwerfen. Auch die Entwicklung des automatischen Vakuumbetts war eine Herausforderung, da es für unsere erforderliche Saugleistung keine preiswerte Lösung für Ventile gab. Wir konstruierten unser eigenes Konzept. Aus einigen Tests entstand das fertige, automatisch öffnende Vakuumbettventil. Die CNC Steuerung ist auf Basis einer OpenSourceSoftware, welche uns die 3-Achsenbearbeitung, den automatischen Werkzeugwechsel und die sichere Verarbeitung vom Holz ermöglicht. Die CNC-Fräse ist so aufgebaut, damit man später eventuell einen Laserkopf für die Holzbearbeitung oder einen 3D Druckkopf, um sehr große Bauteile aus Kunststoff zu fertigen können. Herausforderungen bei der Fertigung waren, den Schwingungen bei schnellen Vorschubbewegungen entgegenzuwirken und die Maschine genau zu positionieren ohne Verluste einbüßen zu müssen.

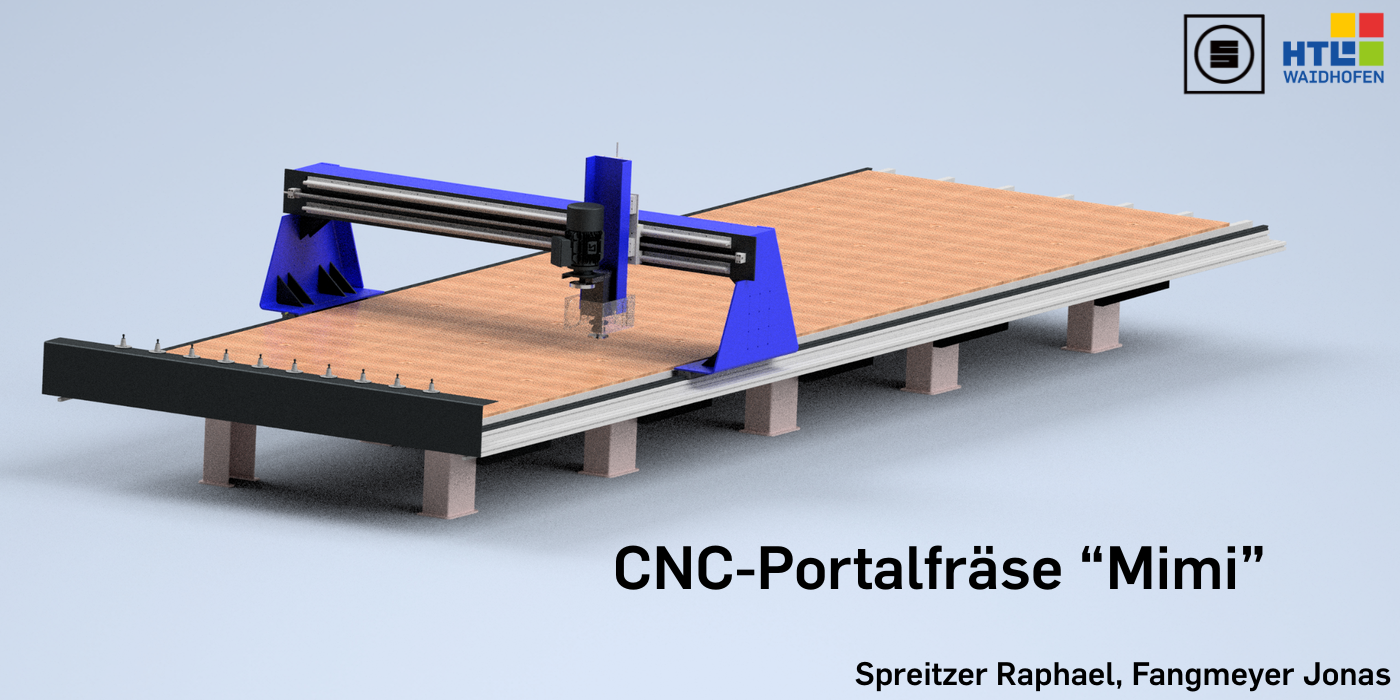

Die CNC Portalfräse "Mimi" mit ihrem großen Portal und der intelligenten Vakuumbettlösung ist einzigartig in Österreich!
