Im Projekt „CAD2Reality – AR- Visualisierung am Bauplatz“ wurde eine Lösung entwickelt, um bestehende HiCAD-Konstruktionsdaten verständlich und realitätsnah darzustellen. Ausgangspunkt war die Schwierigkeit, dass Geländer- und Stiegenkonstruktionen anhand von 2D-Zeichnungen für Kunden nur schwer vorstellbar sind, was die Entscheidungsfindung erschwert.

Im Projekt wurden daher zwei getrennte Visualisierungslösungen umgesetzt: eine Augmented-Reality-Lösung für Mobilgeräte und VR-Brille. Die vorhandenen HiCAD-Modelle werden über AutoCAD in ein geeignetes 3D-Format (z. B. .glTF/.glb) umgewandelt und für die jeweilige Zielplattform aufbereitet.

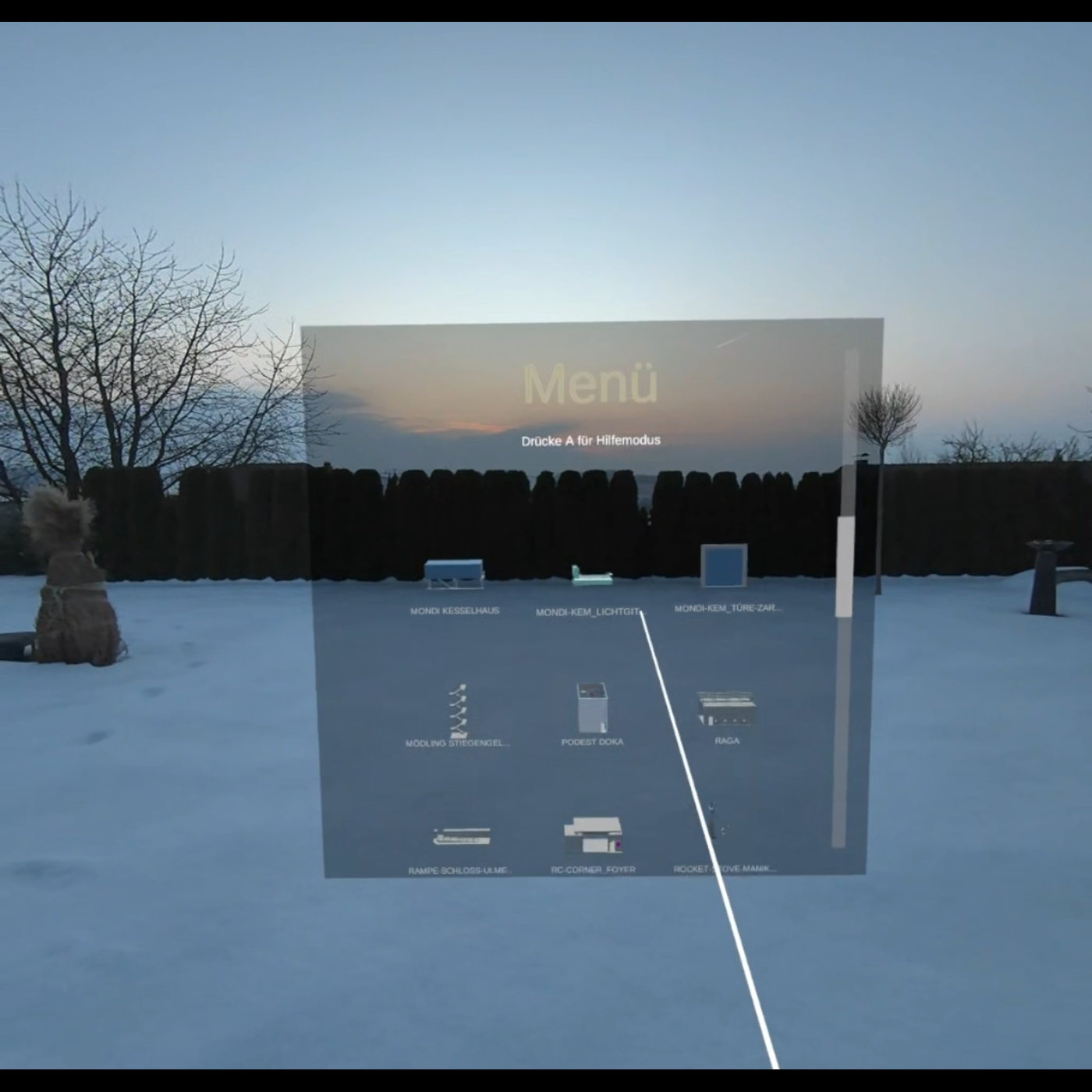

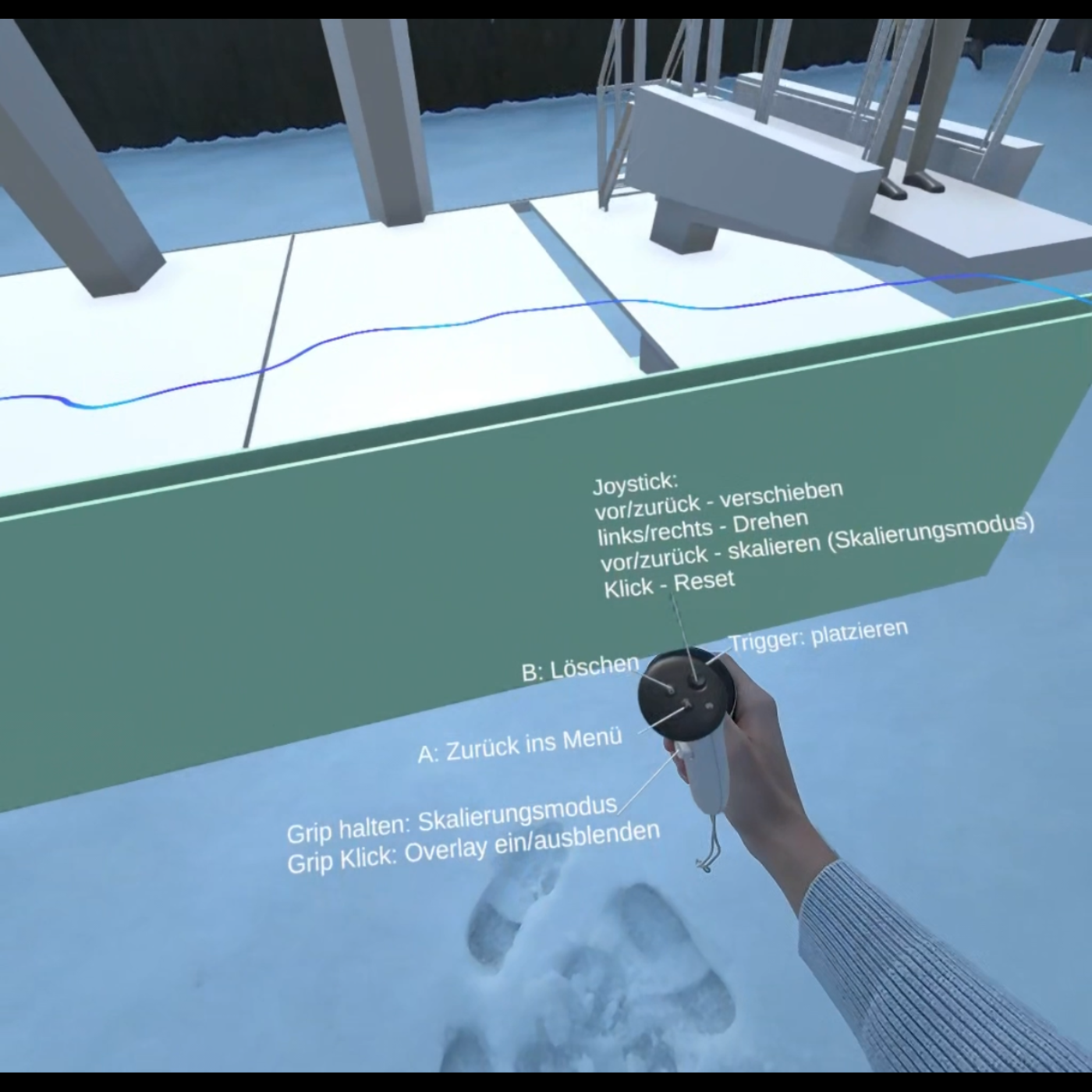

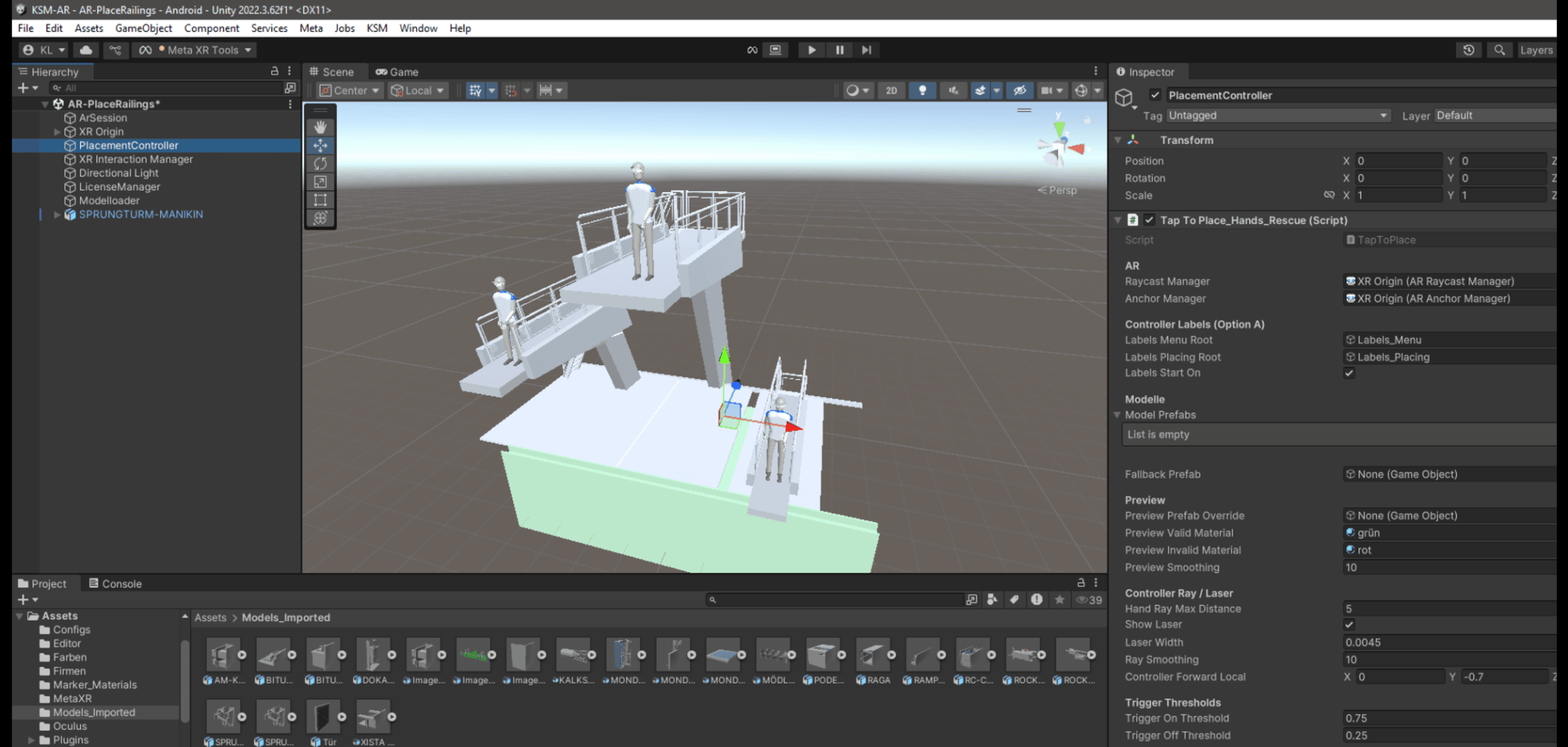

Für die VR-Brillen-Visualisierung wurde eine Software in Unity entwickelt, in der die 3D-Modelle importiert, skaliert und für die Nutzung mit der Meta Quest 3 vorbereitet werden. Die Konstruktionen können in Originalgröße betrachtet, räumlich begangen und aus verschiedenen Perspektiven analysiert werden.

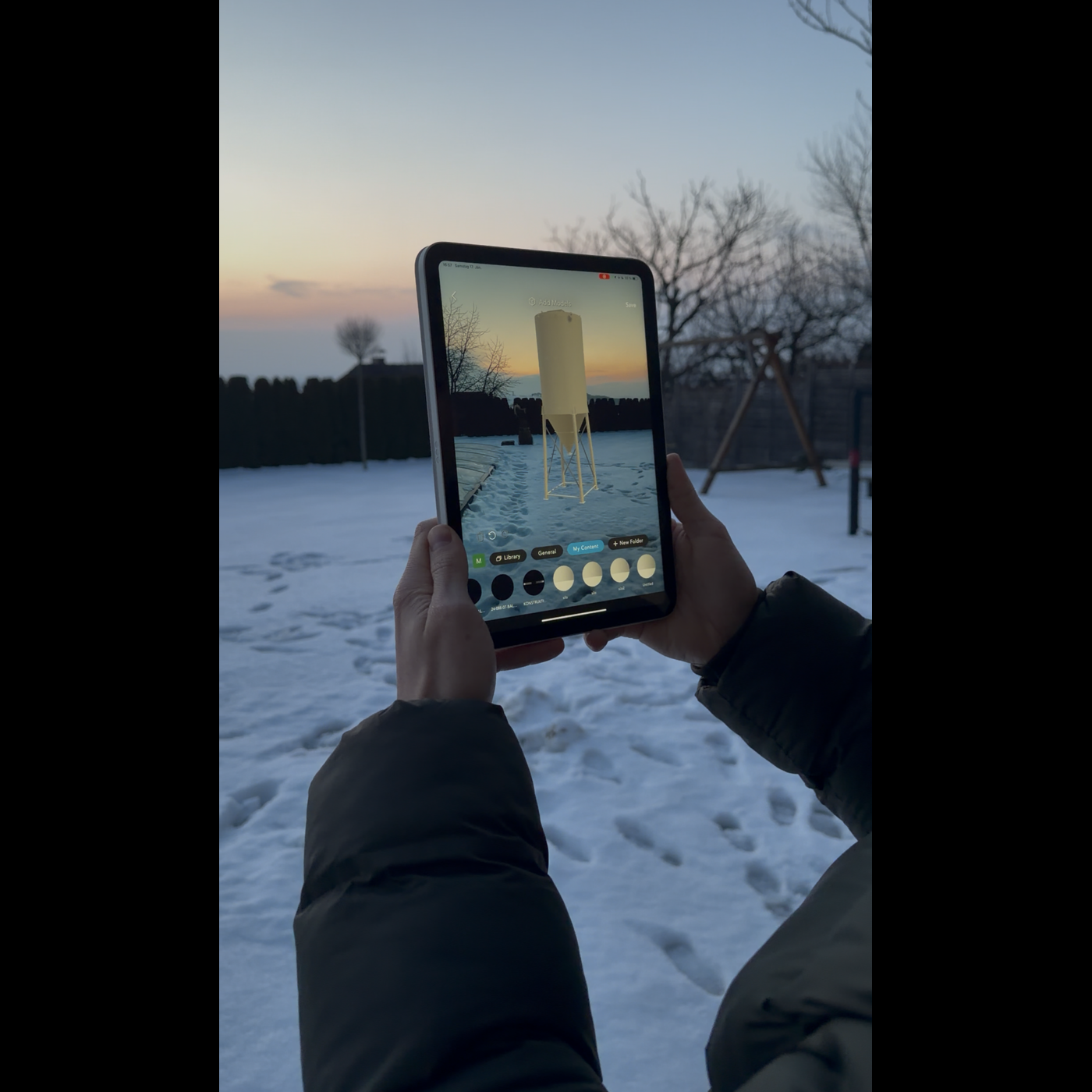

Parallel dazu wurde eine eigenständige App-Lösung für Smartphones und Tablets untersucht und eingerichtet, mit der die 3D-Modelle direkt am realen Bauplatz mittels Augmented Reality dargestellt werden können. Die Konstruktionen werden dabei auf den Rohbau projiziert und können vor Ort platziert und begutachtet werden.

Als Projektergebnis stehen zwei einsatzfähige Visualisierungslösungen inklusive dokumentierter Workflows und Handbücher zur Verfügung. Diese ermöglichen eine anschauliche, intuitive und zeitgemäße Präsentation von Stahlbaukonstruktionen und verbessern Planung, Kommunikation und Entscheidungsprozesse nachhaltig.
